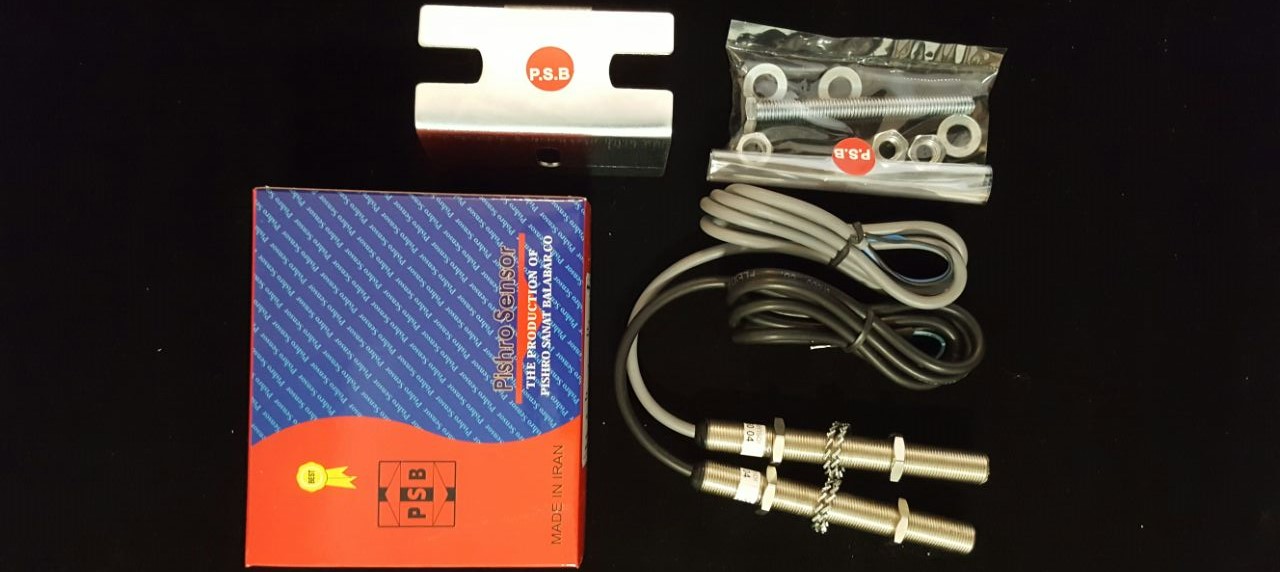

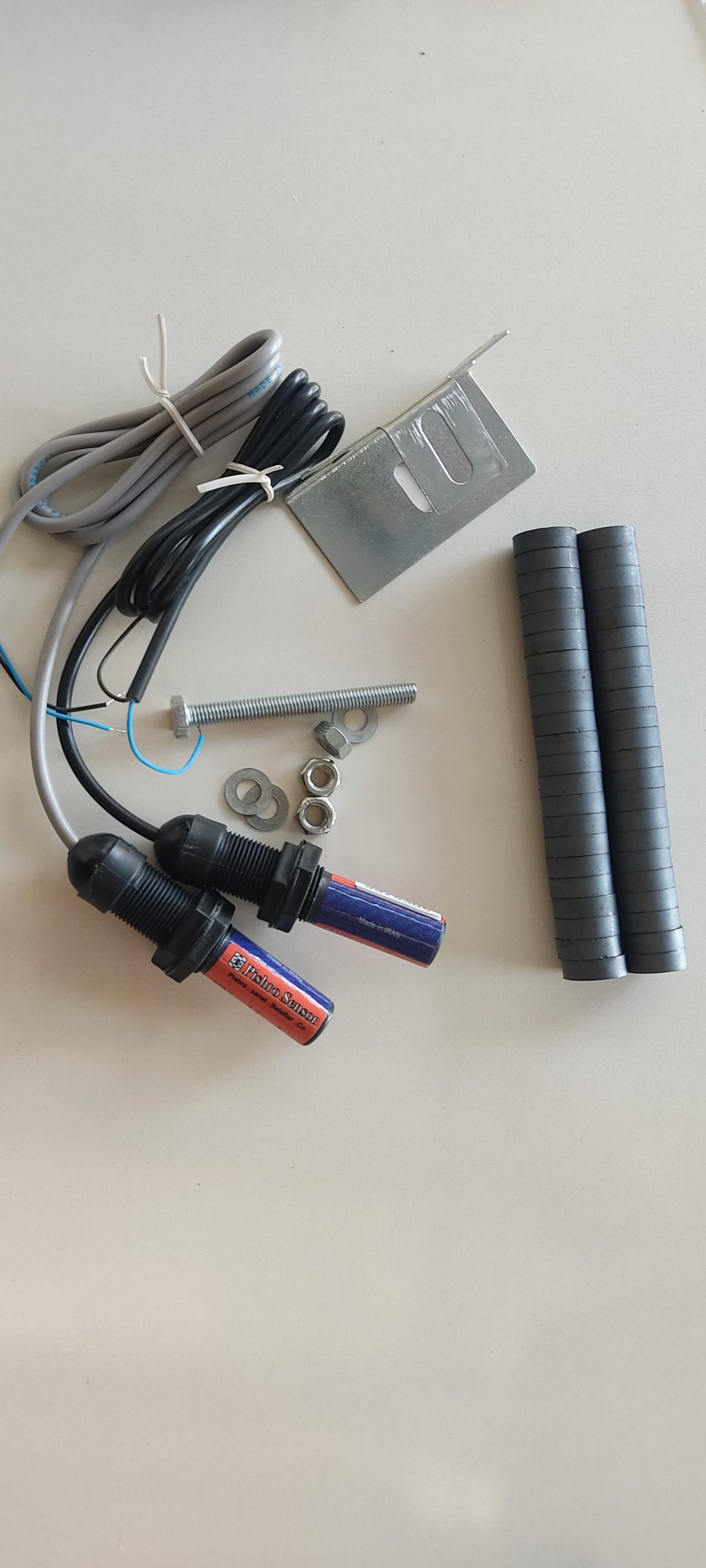

ELEVATOR MAGNETIC SENSOR

با لازمه وجود زندگی شهرنشینی و استفاده زیاد از ساختمان های مرتفع، هر روزه برای بالا و پایین رفتن از طبقات مختلف این ساختمان ها از آسانسور استفاده می کنیم. ممکن است تا بحال برای شما این سوال پیش بیاید که چرا کابین همسطح با طبقات ساختمان می ایستد یا نمی ایستد؟ آیا در سیستم آسانسور وسیله مکانیکی وجود دارد که باعث شناسایی و توقف کابین میشود یا اینکه آسانسور به طور هوشمند این کار را انجام میدهد؟

در واقع یکی از دلایل اصلی عیب یابی آسانسور و تنظیم آن همین موضوع است که چرا کابین آسانسور همسطح با طبقات نمی ایستد. اگر در آسانسور مورد استفاده شما نیز این اتفاق افتاده باشد حتما نسبت به رفع آن مشکل حساس بوده و برای رفع آن مشکل اقدام نموده اید، زیرا در صورت عدم رفع این مشکل، باعث میشود که افراد پایشان به لبه طبقات گیر کند و زمین بخورند.

یکی از اصلی ترین قطعات راه اندازی آسانسور که در مرحله آخر نصب آسانسور استفاده میشود، سنسور طبقات است. این سنسور به علت دقت بالا و عملکرد دقیق آن از مهم ترین قطعات آسانسور به حساب می آید.

سنسور طبقات آهن ربایی آسانسور یا الکتروسیگنال چیست؟

سنسور طبقات آهن ربایی یکی از قطعات الکتریکال در آسانسور است که در مرحله آخر نصب آسانسور یعنی مرحله راه اندازی استفاده میشود استفاده از این قطعه در تمامی آسانسورها از جمله مسافربر، باربر، خودروبر و برانکاردبر الزامی است. این قطعه دارای ساختار ساده ای است اما وظیفه بسیار مهمی بر عهده دارد و آن هم تشخیص و شناسایی طبقات است و از طریق آهن رباهای نصب شده شاخص طبقات، پایین ترین و بالاترین طبقات را شناسایی کرده و طبقات را هم مشخص میکند.

سنسورهای مغناطیسی ابزاری بسیار مناسب برای طراحی چنین سیستمی می باشند زیرا علاوه بر هزینه کم، نصب آسان و دقت بالایی دارند و به همین منظور به وفور در صنعت آسانسور استفاده میشوند. سنسور طبقات به سقف کابین و به قسمت یوک متصل میشوند و بالاتر از کفشک آسانسور قرار می گیرند و وظیفه شناسایی طبقات آسانسور را بر عهده دارند.

سیستم سنسور باید شامل وسایل هشدار دهنده ای باشد که به مسافران در آسانسور هشدار می دهد که خطری وجود دارد. مثلا وقتی که سنسور تشخیص میدهد که کابین آسانسور به اندازه کافی با کف تراز نشده است. وسایل هشدار دهنده ممکن است شامل وسایل هشدار دهنده شنیداری یا بصری یا هر دو باشد. وسایل هشدار دهنده شنیداری ممکن است شامل یک بلندگو و پبام ضبط شده باشد که هشدار را اعلام میکند.

وسایل هشدار دهنده بصری ممکن است شامل یک علامت روشن باشد. معمولا وسیله هشدار دهنده بصری داخل کابین آسانسور قرار دارد. وسایل هشدار دهنده نیز ممکن است در هر طبقه از ساختمان مجاور درب های آسانسور نصب شده باشد. لازم به ذکر است که وسایل هشدار دهنده زمانی کار می کند که آسانسور توقف کرده باشد.

نحوه عملکرد سنسور طبقات آسانسور

سنسورهای مغناطیسی که در صنعت آسانسور استفاده میشود از نوع لچ می باشند به این معنی که آخرین حالت خود را حفظ می کنند. اگر بخواهیم به صورت ساده توضیح دهیم یعنی اینکه فرض کنید یک سنسور مغناطیسی لچ و یک آهن ربا در اختیار دارید. در داخل سنسور یک کنتاکت بسیار ریز طراحی شده است که اگر مثلا قطب منفی آهن ربا روبروی سنسور قرار گیرد باعث بسته شدن کنتاکت شده و اگر قطب مثبت آهن ربا جلوی سنسور قرار گیرد باعث باز شدن کنتاکت خواهد شد و به خاطر اینکه کنتاکت از نوع لچ می باشد لذا آخرین حالت کنتاکت حفظ خواهد شد.

ما برای اینکه هر طبقه را شناسایی کنیم چند آهن ربا در نزدیک به هر طبقه بر روی ریل کابین تعبیه کنیم تا سنسوری که بر روی کابین و نزدیک به ریل نصب شده است. این آهن رباها را شناسایی کرده و فرمان توقف آسانسور را بدهد. در نصب سنسور باید دقت زیادی صورت گیرد تا از حوادث احتمالی جلوگیری شود.

در سیستم های شناسایی قدیمی در هر طبقه یک سوئیچ جهت شناسایی وجود داشت ولی به علت مشکلاتی از قبیل صدا دادن سنسورها، سیم کشی زیاد سیستم هنگام نصب، خرابی غیر متمرکز و سختی دسترسی، از رده خارج و جای خود را به 2 عدد سنسور از نوع مغناطیسی که با آهن ربا کار می کند داده است.

در سیستم جدید شناسایی 2 سنسور جهت دورانداز و شناسایی طبقات آسانسور استفاده میشود که این سنسورها جایگزین سنسورهای ثابت شده اند که عبارتند از:

• دورانداز
• استوپ طبقه

این سنسورها به وسیله تراول کابل به مدار فرمان متصل شده اند و وظیفه خواندن سیگنال های مغناطیسی را دارند و کار شناسایی را انجام میدهند.
