نقش فتوسل یا سنسور چشمی در آسانسور

به دنبال زندگی شهری و مرتفع شدن ساختمان‌ها کاربرد آسانسور‌ها نیز روز‌ به‌ روز افزایش یافته است. تامین امنیت مسافران آسانسور بسیار مهم و مساله اصلی است و آسانسور باید سیستم ایمنی بسیار قوی داشته باشد تا امنیت مسافران خود را به بهترین شکل ممکن تامین کند. فتوسل یا چشمی آسانسور یکی از اجزای سیستم ایمنی آسانسور است که جزء قطعات راه اندازی آسانسور به شمار می آید و در مراحل آخر نصب آسانسور از آن استفاده میشود.

فتوسل انواع مختلفی دارد و فتوسل های ایرانی و خارجی در برندهای مختلف در بازار آسانسور وجود دارند. نصب فتوسل در آسانسور امری مهم و ضروری است. برای بسیاری از افراد اتفاق افتاده‌ است که در زمان ورود یا خروج از آسانسور درب بسته شده ‌باشد و استرس این اتفاق ممکن است مدت زمان زیادی در ذهن افراد باقی بماند و چه بسا بسیاری از افراد این ترس از آسانسور را همیشه با خود داشته باشند. نصب این سنسورها برای جلوگیری از بسته شدن درب آسانسورها بسیار مهم هستند. اگر شخص یا شی، ورودی درب را مسدود کند این سنسورها مانع را شناسایی می‌ کنند و درب باز می‌ ماند و تا هنگامی که شخص از آنجا دور نشود درب بسته نمی‌ شود.

انواع مختلف فتوسل آسانسور یا چشمی درب در افق لیفت موجود است و به سراسر کشور ارسال میشود. برای تهیه فتوسل در انواع مختلف با شماره تلفن های افق آسانسور تماس بگیرید. در ادامه با معرفی انواع فتوسل و مزایا و معایب هر کدام از آنها در خدمت شما هستیم. با ما همراه باشید.

فتوسل آسانسور چیست؟

فتوسل آسانسور، چشم الکترونیکی یا چشمی آسانسور یکی از قطعات ایمنی سیستم آسانسور می باشد که وظیفه آن تشخیص موانع از جمله انسان، اتومبیل، اشیاء در مسیر ورودی کابین، به منظور محافظت از آنها در برابر ضربه ناشی از برخورد با درب اتوماتیک آسانسور می باشد. در صورتی که مانعی وجود داشته باشد درب آسانسور بسته نخواهد شد و کابین نیز حرکت نخواهد کرد. در درب های اتوماتیک فتوسل تا زمانی که مانعی را در سر راه ورودی درب تشخیص دهد، مانع از حرکت آسانسور می گردد. در واقع درخواست بسته شدن درب آسانسور به تابلو فرمان توسط فتوسل انجام می پذیرد.

فتوسل یا چشمی آسانسور چگونه کار می‌کند؟

نحوه عملکرد این سنسور در آسانسور بسیار ساده و در عین حال بسیار مهم است. فتوسل شامل یک یا چند فرستنده نوری در یک سمت درب آسانسور و یک یا چند گیرنده نوری در سمت دیگر درب آسانسور می‌باشد که به وسیله کابل به سقف آسانسور متصل شده‌اند. دیود‌های کنترلر مسیرهای نوری بین فرستنده و گیرنده‌های نوری را مدام کنترل می‌کنند و در زمان قطع بودن این مسیر از حرکت نکردن آسانسور اطمینان حاصل می‌ کنند. بدین صورت که فرستنده ها سیگنالهای نوری خود را به گیرنده ارسال می کنند. زمانی که مانعی وجود داشته باشد، توسط این سنسورها تشخیص داده شده و سیگنال به گیرنده ارسال نمی شود در نتیجه با صادر نشدن فرمان بسته شدن درب آسانسور، فتوسل از مسافرین محافظت می کند.

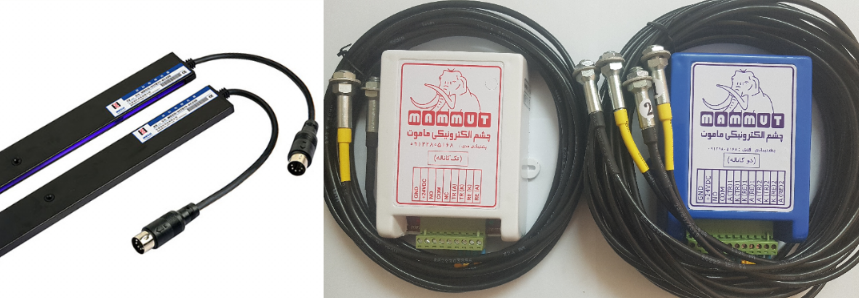

انواع فتوسل یا چشمی آسانسور

• فتوسل نقطه ای: فتوسل نقطه ‌ای تنها یک نقطه از درب آسانسور را تحت پوشش دارد.

• فتوسل پرده ای: فتوسل پرده ای تمام سطح درب آسانسور را تحت پوشش قرار می دهد.


فتوسل نقطه ای آسانسور چیست؟

فتوسل نقطه ای آسانسور همانطور که از نامش پیداست دارای یک فرستنده و گیرنده است که در دو طرف درب آسانسور نصب شده اند که با یک کابل به سقف کابین متصل اند، به همین دلیل است که به آنها فتوسل نقطه ای گفته می شود. محل نصب این فتوسل ها در ارتفاع 50 تا 70 سانتی متر از سطح زمین در نظر گرفته می شود. دیود های کنترلر کار انتقال و دریافت پرتوهای نوری را بر عهده دارند سنسور چشمی آسانسور قابلیت تشخیص موانع در مسیر ورودی کابین را دارد و در صورت مشاهده هرگونه مانعی از بسته شدن درب آسانسور و حرکت کابین جلوگیری میکند

در واقع وظیفه این سنسورها باز نگه داشتن درب آسانسور هنگام عبور مسافرین به داخل یا خارج از آسانسور می باشد. این قطعات تنها یک نقطه ی خاص را پشتیبانی می کنند، این به این معنی است که تا زمانی که شما از دقیقا از جلوی آن نقطه عبور نکنید نمی توانید مانع بسته شدن درب آسانسور بشوید. بدلیل اینکه ارسال شعاع نوری تنها از یک نقطه صورت می گیرد باید برای جلوگیری از بسته شدن درب باید دقیقا در برابر خط سنسور قرار گرفت و این موضوع موجب کاهش دقت در کنترل خواهد شد

این مطلب نباید باعث ایجاد نگرانی در شما شود چون حتی اگر مسیر نوری قطع نشود و درب بسته شود سنسور‌های موجود در درب آسانسور باعث باز شدن درب آسانسور می‌ شوند و آسانسور به هیچ وجه تا زمان بسته شدن کامل درب حرکت نخواهد کرد. چشمی یا فتوسل نقطه ای آسانسور شامل یک پاور و دو سیمی است که روی آنها لیزر کار گذاشته شده است و در دو طرف درب قرار می گیرند. لازم به ذکر است که قیمت فتوسل نقطه ای آسانسور نسبت به پرده نوری آسانسور کمتر است.

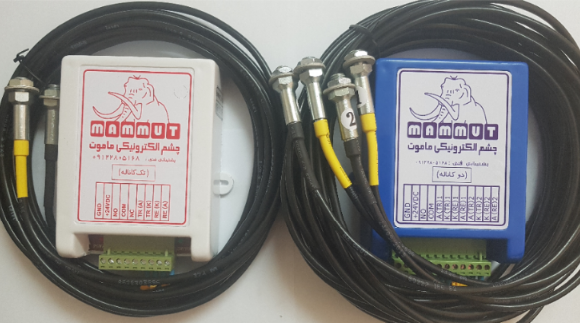

انواع فتوسل نقطه ای آسانسور

• فتوسل نقطه ای تک کاناله: دارای یک فرستنده و گیرنده است.
• فتوسل نقطه ای دو کاناله: دارای دو فرستنده و گیرنده است.

شرکت ماموت بهترین فتوسل ها را تولید میکند، فتوسل تک کانال و دو کانال ماموت به گواه نصابان آسانسور بهترین فتوسل یا چشمی ایرانی موجود در بازار است.

فتوسل پرده ای آسانسور چیست؟

شکلی کامل از فتوسل آسانسور، پرده نوری است که به هنگام بسته شدن درب آسانسور امنیت افراد به طور کامل حفظ می‌ شود. پرده نوری دارای سنسورهای فراوان بوده که از سقف تا کف آسانسور را تحت پوشش قرار می‌ دهد. وجود این پرده نوری در درب ورودی آسانسور سبب شده تا با کوچک‌ ترین مانع در جلوی آن سبب بسته نشدن درب شود. پرده نوری درب آسانسور به صورت 2 متری یعنی به اندازه طول لته درب طراحی شده است و تعداد معلومی مسیر نوری در عرض درب قرار دارد که در نتیجه آن دقت کنترل نیز افزایش پیدا می کند و محل نصب پرده نوری بین دو لته های درب و بدنه کابین است بنابراین لازم است که قطری حدود ۸ میلی متر داشته باشد.

به‌ طور کلی پرده نوری آسانسور نیز روش کاری مشابه با فتوسل نقطه‌ای دارد با این تفاوت که نقاط تحت پوشش آن بسیار بیشتر بوده و تقریباً به‌ صورت تمام قد تمام سطح ورودی درب آسانسور را پوشش می‌ دهد، از این‌ رو به آن پرده نوری آسانسور گویند. این نوع فتوسل هم قابلیت نصب روی دیوار و هم درب آسانسور را دارد. این وسیله در دو مدل متحرک و ثابت ساخته می شود که مدل ثابت آن متداول تر است.

به دلیل تعداد زیاد فرستنده و گیرنده، امکان خرابی آنها افزایش می یابد که می تواند بر روی عملکرد آسانسور تاثیر بگذارد. برای رفع این مشکل به کمک تله های نرم افزاری، فرستنده و گیرنده معیوب شناسایی شده  به طور اتوماتیک از مدار خارج می گردد. با توجه به کار رفتن تعداد بیشتر فرستنده و گیرنده نسبت به فتوسل نقطه‌ای، پرده نوری قیمت بالاتری دارد.

تفاوت فتوسل نقطه ای با فتوسل پرده ای

تفاوت اصلی فتوسل نقطه‌ای و پرده‌ای در تعداد نقاط تحت پوشش آنهاست. با فتوسل پرده‌ای امنیت مسافران با قرارگیری سنسورهای بیشتر و تحت پوشش قرار دادن کل درب آسانسور بیشتر خواهد بود و به طبع آن هزینه بالاتری نیز خواهد داشت، ولی فتوسل نقطه ای فقط یک نقطه که عموماً از وسط به پایین درب آسانسور است را شامل می‌شود، نصب آن ساده‌تر بوده و قیمت پایین‌تری نیز دارد. نصب هر دو نوع از فتوسل های فوق خیلی آسان می باشد.

نحوه عملکرد پرده نوری آسانسور

پرده نوری آسانسور شامل فرستنده و گیرنده بوده و از مجموعه ای از فرستنده های موازی تشکیل شده است که نور مادون قرمز را توسط فرستنده برای دریافت به گیرنده ارسال می کند تا هنگامی که یک مانع از فرستادن پرتو نور به گیرنده جلوگیری کند، خروجی رله سیگنال را برای تابلو فرمان قطع و یا وصل می کند، بلافاصله تجهیزات مکانیکی درب کار را متوقف می کند تا به طور موثر ایمنی مسافران را حفظ کند.

فرستنده و گیرنده نصب شده در سوی درب بوسیله کابل رابط به جعبه تغذیه روی سقف کابین متصل شده است و دارای 32 دیود کنترلر انتشار مادون قرمز می باشد و کار انتقال و دریافت پرتو های نوری را بر عهده دارند به طوری که درب کابین را از بالا به پایین به طور دائم اسکن می کنند.

سنسور مادون قرمز با توجه به ارتفاع و فاصله تحت پوشش درب کابین می توانند تا 48 فرستنده و گیرنده را در هر دو طرف پشتیبانی کند. در داخل میکروکنترلر و برنامه کنترل دیجیتال ریزپردازنده، دستگاه فرستنده مادون قرمز در حال اسکن سریع با سرعت بالا از منطقه تحت پوشش است با ایجاد مانع، پرده نور مادون قرمز قطع شده و به سرعت سطح سیگنال خروجی را متوقف می کند تا زمانی که افراد و اشیاء از منطقه هشدار پرده ها خارج شوند و سیگنال به طور خودکار وصل می شود.

اجزاء داخلی فتوسل نقطه ای و پرده نوری آسانسور

• اجزاء فتوسل نقطه ای: منبع تغذیه، سیم، مدار فتوسل آسانسور، لیزر و قطعاتی که برای فرستادن یک سیگنال از سمت فرستنده یکطرفه درب آسانسور به سمت دیگر آن لازم هست.
• اجزاء فتوسل پرده ای: منبع تغذیه، دو میله آهنی به ارتفاع معمول دو متری که سنسور پرده ای در آن تعبیه شده و فرستنده‌ ها در یک سمت و گیرنده‌ها در سمت دیگر قرار گرفته‌اند.

مزایای فتوسل نقطه ای:

• فضای کمتری را در آسانسور اشغال می کنند.
• قیمت مناسب و منطقی

مزایای فتوسل پرده ای آسانسور:

• دقت بسیار بالاتر آن ها نسبت به فتوسل نقطه ای
• قدرت تشخیص بهتر اشیا
• امنیت بالا


قیمت فتوسل آسانسور

قیمت فتوسل آسانسور با توجه به نوع و برند آن ها متفاوت می باشد. اگر قصد خرید فتوسل نقطه ای تک کاناله یا دو کاناله و پرده نوری آسانسور را دارید می توانید از طریق شماره های موجود در سایت با مشاورین ما تماس گرفته و در اسرع وقت پیش فاکتور خدمت شما ارسال خواهد شد.

خرید فتوسل آسانسور

در این مبحث به معرفی انواع فتوسل آسانسور پرداختیم، شایان ذکر است که به‌ طور کلی فرآیند نصب هر دو نوع فتوسل مذکور چندان پیچیده نبوده ولی به لحاظ کارکرد، قیمت و امنیت مسافران با هم تفاوت دارند. ولی بهتر است در آسانسورهای پرترافیک از نوع فتوسل پرده ای برای آسانسورها استفاده شود که دقت و امنیت بالاتری دارند.

انواع فتوسل تک کاناله و دو کاناله و فتوسل پرده ای وکو weco در مجموعه آسانسور افق، با بهترین کیفیت و قیمتهای مناسب آماده ارائه به مشتریان عزیز می باشد. برای مشاوره و دریافت پیش فاکتور و خرید فتوسل آسانسور با شماره تلفنهای: 02165020560_02165020747 تماس گرفته و یا سفارش خود را به شماره همراه: 09128599265 واتساپ یا تلگرام ارسال نمایید.
