ELEVATOR GUIDE SHOES

آسانسور از اجزاء ریز و درشت زیادی تشکیل شده است، کفشک آسانسور یکی از این قطعات است. کفشک آسانسور با اینکه ابعاد کوچکی دارد اما کاربرد بسیار مهمی در آسانسور دارد. لرزش کابین آسانسور مساله ای ناخوشایند در آسانسور است که ممکن است شما هم تجربه کرده باشید، وظیفه اصلی کفشک آسانسور بهبود حرکت کابین و وزنه تعادل و جلوگیری از لرزش کابین است.

کفشک آسانسور چیست و چه کاربردی دارد؟

کفشک آسانسور یک از قطعات مکانیکی آسانسور است که در بالا و پایین کابین آسانسور و وزنه تعادل نصب می شود و نقش اساسی در حرکت صحیح و ایمن کابین آسانسور و وزنه تعادل دارد. کفشک آسانسور اگر چه اندازه ای کوچک دارد ولی کاربردی اصلی و نقش بسیار موثر در جلوگیری از لغزش کابین آسانسور در هنگام حرکت بر روی ریل آسانسور دارد. با نصب کفشک در بالا و پایین کابین و وزنه تعادل، حرکتی نرم و یکنواخت ایجاد میشود.

نصب صحیح کفشک و ریل آسانسور بسیار بیشتر از قطعات دیگر آسانسور، بر روی راحتی و حرکت صحیح کابین آسانسور تاثیر گذار است. در واقع کفشک آسانسور برای جلوگیری از خروج ناخواسته و حرکت صحیح کابین در مسیر حرکت خود استفاده میشود. علاوه بر این موارد، کفشک در کاهش لرزش و ارتعاشات در زمان عبور کابین از محل اتصال ریل ها به همدیگر، نقش مهمی دارد. همچنین نصب ناشاقول ریل نیز باعث لرزش در کابین میشود که در این شرایط نصب کفشک باعث کاهش لرزش کابین میشود. کفشک آسانسور به تعداد 4 عدد برای کابین و 4 عدد برای وزنه تعادل است که در طرفین و بالا و پایین آنها نصب میشود.

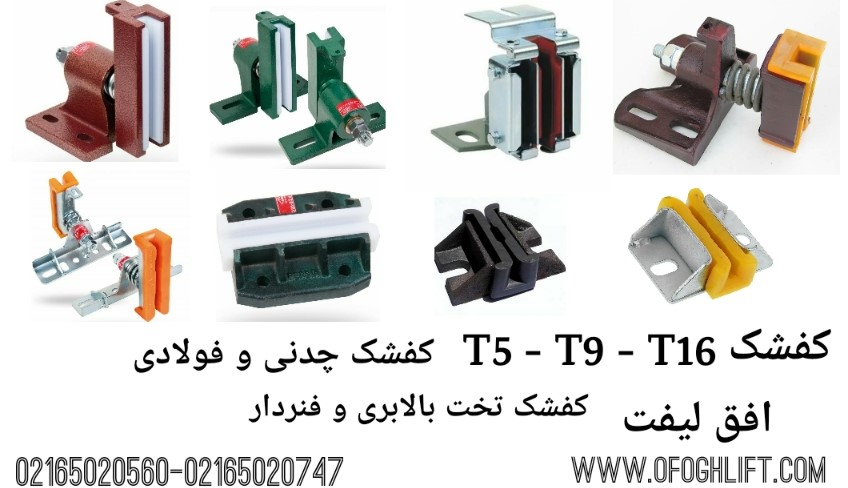

کفشک آسانسور در انواع آسانسورهای گیربکس دار، گیرلس، روملس و هیدرولیک نصب میشود. جنس کفشک آسانسور معمولا از چدن یا فولاد است. سایز کفشک آسانسور بستگی به سایز ریل آسانسور دارد و در سایزهای T5-T9-T16 طراحی و تولید میشود. داخل کفشک آسانسور لنت تفلون یا لنت ژله ای قرار می گیرد که تماس مستقیم با ریل آسانسور دارد که از قطعات مصرفی آسانسور میباشد. کفشک آسانسور معمولا عمر مفید بیشتری به لنت کفشک دارد که در تماس مستقیم با ریل آسانسور است. لنت کفشک به علت درگیر بودن مداوم با ریل آسانسور جزء قطعات مصرفی است و خیلی زودتر از کفشک آسانسور خورده میشود و باید تعویض شود.

کفشک آسانسور انواع مختلفی دارد و از جهات مختلف میتوان آن را بررسی کرد. انواع کفشک آسانسور و لنت کفشک در سایز، جنس و مدل های مختلف توسط افق آسانسور تولید میشود. برای اطلاع از قیمت و خرید انواع کفشک آسانسور با شماره تلفن های افق آسانسور تماس بگیرید.

در ادامه اطلاعات بیشتری در مورد این قطعه مهم در آسانسور توضیح خواهیم داد با ما همراه شوید.

کاربرد کفشک در آسانسور چیست؟

وقتی کابین آسانسور به حرکت در می آید اگر لرزش و تکانه هایی در آن مشاهده شود، حس بسیار بدی در مسافرین به وجود می آورد که ناخوشایند است، کاربرد مهم کفشک آسانسور حفظ تعادل کابین آسانسور و وزنه تعادل در امتداد ریل آسانسور میباشد. نصب کفشک آسانسور باعث حرکت نرم و یکنواخت کابین و وزنه تعادل روی ریل کابین و ریل وزنه میشود و باعث میشود که کابین آسانسور در مسیر خود بدون لرزش و تکانه های افقی به حرکت درآید. مهمترین و اولین وظیفه کفشک آسانسور اینست که مانع از خروج کابین در مسیر تعیین شده میشود. انواع کفشک آسانسور همراه لنت تفلون و لنت ژله ای را از افق آسانسور نهیه نمایید. کفشک وزنه و کابین T5-T9-T16 تخت و فنردار در جنس فولادی و چدنی در طرح های مختلف در افق آسانسور طراحی و تولید میشود.

از دیگر کاربرد های این قطعه میتوان به بالابردن کیفیت حرکت کابین اشاره کرد. هنگام عبور کابین از حل اتصال ریل های آسانسور، لرزش و ارتعاشی به وجود می آید که کفشک آسانسور این ازتعاش را خنثی کرده و کیفیت و یکنواختی حرکت کابین و وزنه تعادل را تامین میکند. از کفشک های مطرح بازار میتوان یه کفشک آسان الوند، کفشک پرشیا، کفشک مترو پلاست و کفشک آسان شایان اشاره کرد.

درجه آزادی فنر کفشک از مهمترین ویژگی های آن می باشد و اگر در هنگام نصب تنظیم نباشد و سفت تنظیم شود، می تواند به موتور آسانسور فشار وارد کند و اگر شل تنظیم شود، می تواند باعث لغزش کابین در هنگام حرکت گردد.

کفشک های آسانسور معمولا از جنس ترکیبی فلز و لاستیک که مقاومت بسیار بالایی دارند ساخته میشود. آسانسور برای حرکت در مسیر مستقیم و ایمن، نیازمند ریل آسانسور است و قطعه ای که کابین آسانسور را به ریل متصل میکند، کفشک کابین نامیده میشود. از ویژگی های خوب یک کفشک کابین، لنت کفشک است که باید از استحکام و کیفیت خوبی برخوردار است.

انواع کفشک آسانسور:

کفشک های آسانسور در حالت کلی به 3 دسته زیر تقسیم میشود:

• کفشک آسانسور لغزشی
• کفشک آسانسور ثابت
• کفشک آسانسور غلطکی یا رولر

کفشک آسانسور لغزشی

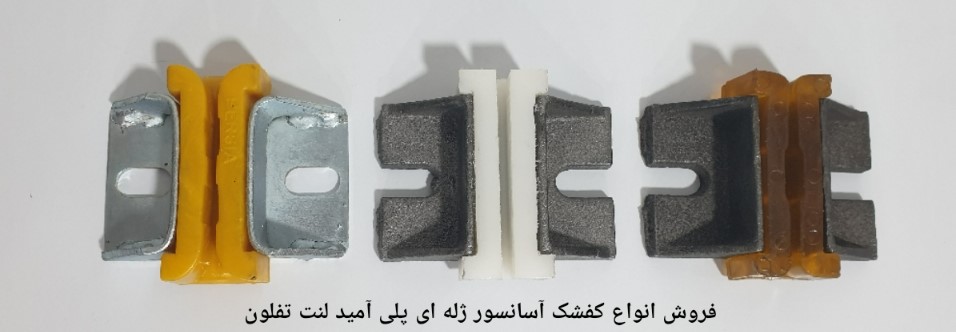

کفشک های لغزشی رایج ترین نوع کفشک است که در انواع آسانسورهای کششی، هیدرولیک و بالابرها کاربرد دارد. این نوع کفشک از جنس چدن یا فولاد است که لنت های مخصوصی درون این کفشک ها قرار دارد که از جنس پلاستیک ژله ای، پلی اورتان یا لنت تفلون است. این کفشک ها که معمولا از نوع فنردار و تخت هستند، کاملا با ریل در تماس هستند و هیچ لقی نباید داشته باشند. لنت ژله ای یا تفلون داخل این کفشک ها قابل تعویض هستند و معمولا بعد از مدتی ساییده میشوند که باید تعویض شوند. اگر لنت این کفشک ها ساییده اما تعویض نشوند باید منتظر لرزش و تکان کابین آسانسور باشید.

کفشک های لغزشی در آسانسورهایی با سرعت حداکثر 2.5 متر بر ثانیه نصب میشوند. سرویس و نگهداری کفشک های لغزشی بسیار مهم است و بر اساس استاندارد آسانسور جهت کاهش ساییدگی و لغزش کفشک، نصب روغندان بر روی کفشک الزامیست.

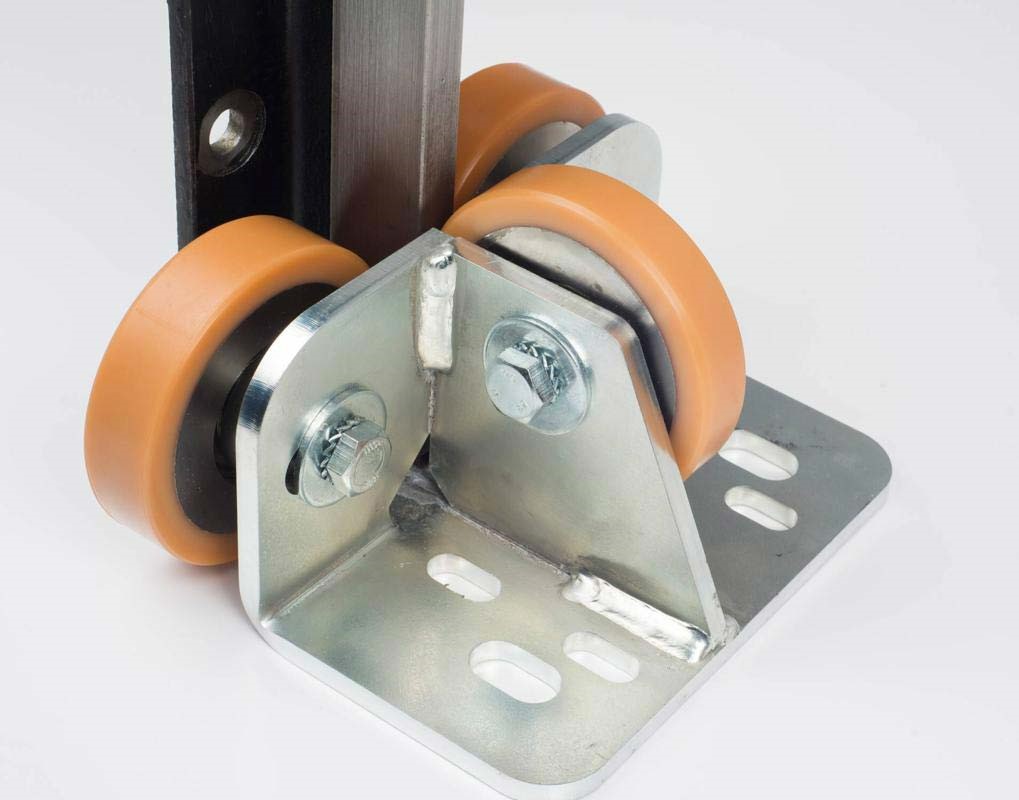

کفشک آسانسور رولر یا غلطکی

کفشک‌ های غلطکی به علت کاربرد و کیفیت بالای خود قابلیت نصب در کلیه آسانسورها با ارتفاع و سرعت‌های مختلف را دارند. این نوع کفشک به صورت 3 قرقره در 3 جهت تراش خورده ریل قرار می گیرند و دارای نوعی فنر است که قابل تنظیم است و باعث کاهش لرزش کابین می‌شود. با توجه به اینکه آسانسور ساختمان‌ های بسیار مرتفع دارای لرزش زیادی هستند، کفشک رولری یا غلطکی در این آسانسورها کاربرد زیادی دارد.

یکی از مزایای کفشک رولری کاهش مصرف انرژی آسانسور است. محل قرارگیری غلطک‌ های این کفشک بر روی یک بدنه فلزی محکم است، به همین علت اتصال کفشک با ریل راهنما بسیار محکم است. غلطک‌ های موجود در کفشک جهت کاهش سر و صدا و افزایش کارایی آسانسور به چرخ‌هایی از جنس پلی اورتان مجهز هستند. کیفیت کفشک غلطکی اهمیت زیادی دارد به همین علت باید این کفشک بر روی ریل‌های خشک حرکت کند. برای سرعت های بالاتر باید از کفشک غلطکی استفاده کرد.

کفشک آسانسور ثابت

 از کفشک ثابت در آسانسورهایی که سرعت کمتر از 2 متر در ثانیه دارند استفاده می‌شود. این قطعه برای هدایت کابین در مسیر حرکت ریل نصب می‌ شود و همواره ثابت خواهد بود. ساختار این نوع کفشک بسیار ساده است و تمام قطعه به صورت ریخته‌ گری و با مواد بسیار با کیفیت ساخته می‌ شود. برای استفاده از این نوع کفشک نیازی به انجام تنظیمات خاص و پیچیده ندارید و به صورت منظم باید تعمیر و نگهداری شود. این نوع کفشک دارای یک کپسول مخصوص است که برای آسانسورهای بزرگ که به میزان بیشتری مورد استفاده قرار می‌گیرند بزرگ‌ تر است و وظیفه جذب ضربات و شوک‌ها را بر عهده دارد. این نوع کفشک دارای لنت از جنس تفلون، پلاستیک و PVC قابل تعویض است.

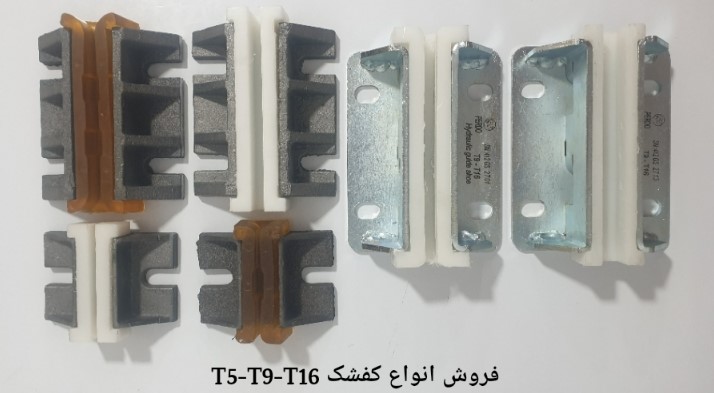

انواع سایز کفشک آسانسور:

کفشک های آسانسور بر اساس سایز ریل آسانسور انتخاب و نصب میشوند کفشک و لنت کفشک از قطعات بسیار مهم در آسانسور هستند که وظیفه بهبود حرکت کابین و جلوگیری از لرزش کابین آسانسور را بر عهده دارند. برای ریل آسانسور T5-T9 از کفشک آسانسور T5 و T9 باید استفاده کرد.

انواع سایز کفشک آسانسور به شرح زیر است:

کفشک آسانسور T5

کفشک آسانسور T5 معمولا در آسانسورهای کششی گیربکس دار و گیرلس کاربرد دارند که بر روی ریل آسانسور T5 نصب میشوند که به آن کفشک وزنه T5 گفته میشود. کفشک وزنه T5 به صورت تخت تولید میشود که معمولا از جنس ورق فولاد یا چدن ریخته گری شده تولید میشوند و در درون کفشک T5، لنت ژله ای، پلی اورتان و یا لنت تفلون قرار دارد که در تماس مستقیم با ریل وزنه قرار دارد و باید به صورت دوره ای بازدید شود تا در صورت ساییدگی تعویض شوند. از لنت ژله ای T5 معمولا در آسانسورهای کششی و از لنت تفلون T5 در بالابر و آسانسورهای هیدرولیک استفاده میشود.

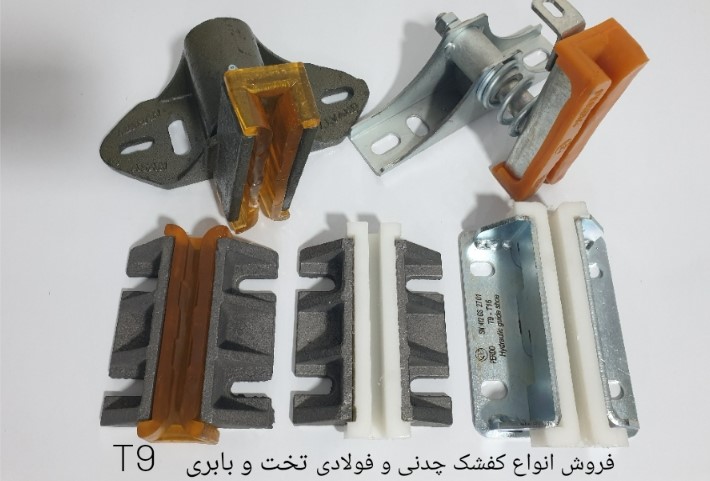

کفشک آسانسور T9

کفشک آسانسور T9 در انواع آسانسور و بالابرها مورد استفاده قرار می گیرد. کفشک کابین T9 بر روی ریل آسانسور T9 نصب میشود که به آن کفشک کابین نیز گفته میشود. کفشک T9 به صورت فنردار و تخت تولید میشود، کفشک کابین T9 فنری در آسانسورهای کششی گیرلس و گیربکس دار و کفشک کابین تخت T9 در بالابر و آسانسورهای هیدرولیک کاربرد دارد. جنس کفشک T9 از ورق فولادی و چدن ریخته گری است که درون این کفشک ها لنت زله ای یا لنت تفلون قرار می گیرد. لنت تفلون T9 همراه کفشک تخت T9 بیشتر در بالابر ها کاربرد دارد.

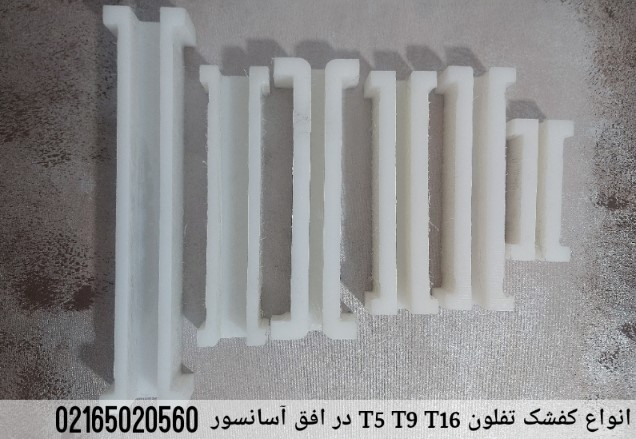

انواع لنت تفلون در سایز های T5-T9-T16 و در اندازه های 8-14-16-22 سانتیمتر از تولیدات افق آسانسور است که کاربرد زیادی در انواع آسانسورها دارد. برای خرید لنت تفلون با شماره تلفن 02165020560 تماس بگیرید.

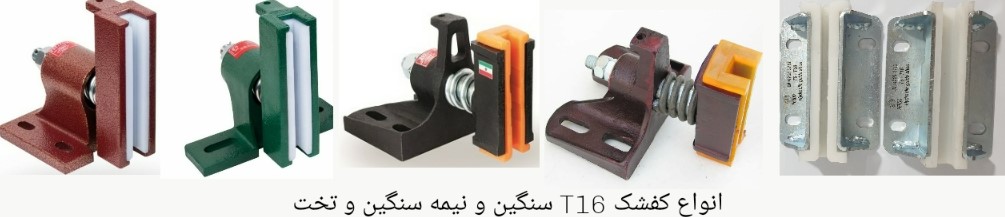

کفشک آسانسور T16

در آسانسورهایی با ارتفاع زیاد از ریل آسانسور T16 برای ریل کابین استفاده میشود. در این آسانسورها از کفشک آسانسور T16 به عنوان ریل کابین استفاده میشود. کفشک های T16 جثه بزرگتر و وزن بیشتری نسبت به کفشک T9 دارند. کفشک کابین T16 فنر دار در اکثر مواقع از جنس چدن تولید میشوند اما نمونه فنردار کفشک T16 از جنس فولادی نیز وجود دارد. کفشک T16 به صورت تخت نیز تولید میشود که در بالابر و آسانسورهای هیدرولیک کاربرد دارند. کفشک های T16 تنوع زیادی دارند که بر اساس ظرفیت کابین آسانسور انتخاب و نصب میشوند.

هر چه ظرفیت کابین آسانسور بیشتر باشد از کفشک کابین T16 قوی تری باید استفاده کرد. لنت کفشک معمولا از جنس پلی اورتان، ژله ای و تفلون تولید میشوند. لنت تفلون T16 از نظر طول لنت در اندازه ای 14-16-22 سانتیمتری در افق لیفت تولید میشود. به جرات میتوان گفت که شرکت پرشیا لیفت بهترین تولید کننده کفشک T16 در اندازه ای مختلف است که انواع این کفشکها را به همراه لنت تفلون از افق لیفت میتوانید خرید نمایید.

کفشک وزنه T5

در آسانسورهایی با ارتفاع متوسط از ریل آسانسور T5 برای ریل وزنه تعادل استفاده میشود و کفشک مناسب این ریل کفشک وزنه T5 است که همیشه به صورت تخت تولید میشود.

کفشک کابین T9

در آسانسورهایی تا 9 طبقه و ظرفیت کابین تا 8 نفر از ریل آسانسور T5-T9 استفاده میشود. در این آسانسورها از ریل T5 برای وزنه تعادل و ریل T9 برای کابین آسانسور استفاده میشود. بر اساس توضیحاتی که دادیم برای ریل وزنه از کفشک وزنه T5 تخت و برای ریل کابین باید از کفشک کابین T9 فنردار استفاده کنیم. کفشک کابین T9 معمولا از جنس فولاد یا چدن ریخته گری تولید میشود. در بالابر و آسانسورهای هیدرولیک از کفشک کابین T9 تخت و در صورتی که ریل استفاده شده برای کابین، ریل T5 باشد از کفشک T5 تخت استفاده میشود.

کفشک تخت آسانسور

کفشک  آسانسور تخت از جنس فولاد و چدن ریخته گری تولید میشود که در اکثر مواقع در بالابر و آسانسورهای هیدرولیک همراه لنت تفلون استفاده میشود. کفشک های تخت در سایز های T5-T9-T16 طراحی و تولید میشوند. کفشک تخت T9 فولادی لنت تفلون بیشترین مصرف را در بین سایز های کفشک تخت دارد که کیفیت بسیار خوبی دارد و برای بالابرهای تا ظرفیت 2 تن مورد استفاده قرار میگیرد. انواع کفشک تخت همراه لنت تفلون در سایز های مختلف در آسانسور افق لیفت آماده ارسال به سراسر کشور میباشد.

تعداد و محل نصب کفشک در آسانسور

در آسانسورهای کششی از کابین آسانسور و وزنه تعادل استفاده میشود و برای اینکه کابین و وزنه تعادل حرکت مطلوبی داشته باشند از کفشک آسانسور استفاده میشود. حداقل تعداد کفشک آسانسور در کابین و وزنه تعادل، 8 عدد است که تعداد 4 عدد بر روی کابین آسانسور و 4 عدد بر روی وزنه تعادل نصب میشود. کفشک ها در قسمت بالا و پایین و طرفین کابین و وزنه تعادل نصب میشود و باید از کفشکی استفاده کنید که دارای حداقل اصطکاک و سایش باشد و صدا را هنگام حرکت کابین به حداقل برساند.

افزایش تعداد کفشک در آسانسورها باعث افزایش ضریب اطمینان به ویژه در وزنه تعادل میشود. انواع کفشک و لنت کفشک از تولیدات آسانسور افق لیفت میباشد و متناسب با آسانسور خود ار افق لیفت تهیه نمایید.

جنس کفشک اسانسور

جنس بدنه کفشک آسانسور معمولا از ورق آهنی یا چدن ریخته گری شده است و درون کفشک آسانسور یک لنت کاملا صاف از جنس تفلون، پلی اورتان یا پلاستیک ژله ای قرار دارد که جهت هدایت دقیق کابین و وزنه تعادل کاربرد دارد.

ویژگی های کفشک آسانسور

یک کفشک خوب باید دارای شرایطی به شرح زیر باشد:

• کنترل و جلوگیری از خروج کابین از ریل آسانسور
• جلوگیری از لرزش کابین آسانسور
• کاهش ارتعاش و صدا
• هدایت دقیق کابین در محور عمودی
• حرکت نرم و یکنواخت کابین

لنت کفشک اسانسور

قیمت کفشک آسانسور

قیمت کفشک آسانسور به عوامل مختلفی بستگی دارد که مهمترین آنها به شرح زیر است:

• سایز ریل آسانسور
• ظرفیت آسانسور
• جنس کفشک آسانسور
• برند و کیفیت کفشک آسانسور

برای آسانسور شما میتوانید از انواع ریل آسانسور استفاده نمایید. کفشک آسانسور باید متناسب با ریل آسانسور باشد. کفشک آسانسور بسیار مهم است و شما باید از میان انواع کفشک، بهترین کفشک آسانسور را انتخاب نمایید. کفشک آسانسور در زمان تحویل کابین همراه کفشک و پاراشوت خدمت مشتریان ارائه میشود و در صورت خرابی دوباره باید خرید نمایید. کفشک آسانسور در انواع T5-T9-T16 چدنی و کفشک در افق آسانسور موجود است و به سراسر کشور ارسال میشود.

برای اطلاع از قیمت انواع کفشک T5-T9-T16 فولادی و چدنی تخت و فنردار با شماره های 02165020560-02165020747 تماس گرفته و یا به شماره 09128599265 در پیام رسان واتساپ پیام دهید.

خرید کفشک آسانسور

لرزش کابین مسئله‌‌ای ناخوشایند برای مسافران درون کابین آسانسور است که ممکن است تا بحال آن را تجربه کرده باشید. کاربرد و وظیفه اصلی کفشک آسانسور رفع این مورد است. البته ممکن است وزنه تعادل نیز دارای لرزش باشد که کفشک آسانسور این مشکل را نیز بر طرف می‌ کند. در هر آسانسوری تعدادی ریل متصل به هم وجود دارند، لرزش و ارتعاش کابین آسانسور ناشی از عبور کابین از محل اتصال ریل‌ها است. البته نصب ناشاقول ریل و انحراف تیغه ریل نیز باعث بروز لرزش در کابین می‌ شوند. در این شرایط نصب کفشک باعث بهبود حرکت کابین و کاهش لرزش آن می‌شود.

به طور کلی و یک تعریف جامع و کامل برای کفشک آسانسور می توان گفت، آسانسور برای حرکت در یک مسیر مستقیم و ایمن، نیازمند ریل آسانسور می باشد. قطعه ای که کابین را به ریل آسانسور متصل می کند، کفشک کابین نامیده می شود. برای حرکت نرم و راحت و بدون تکان و لرزش کابین آسانسور از کفشک کابین استفاده می شود. از ویژگی های خوب یک کفشک کابین، لنت آن است که باید از استحکام و کیفیت خوبی برخوردار باشد.

کفشک آسانسور پرشیا و کفشک آسانسور آسان الوند در سایز و طرح های مختلف در فروشگاه آسانسور افق لیفت خدمت مشتریان محترم به سراسر کشور ارسال می شود. کفشک T9 و T16 در مدلهای چدنی و فولادی وجود دارد. لنت کفشک های آسانسور نیز اهمیت فراوانی در آسانسورها دارند و بیشترین مصرف در آسانسورها کفشک چدنی همراه با لنت ژله ای T9 و در بالابرها کفشک همراه با لنت تفلون میباشد.

مصرف کفشک T16 کمتر ار ریل T9 می باشد و کفشک T9 بیشترین مصرف را در آسانسور و بالابرها دارد. ما انواع کفشک های آسانسور را موجود داریم فقط کافیست تا مدل کفشک و لنت را بفرمایید تا خدمتتان ارسال شود.
